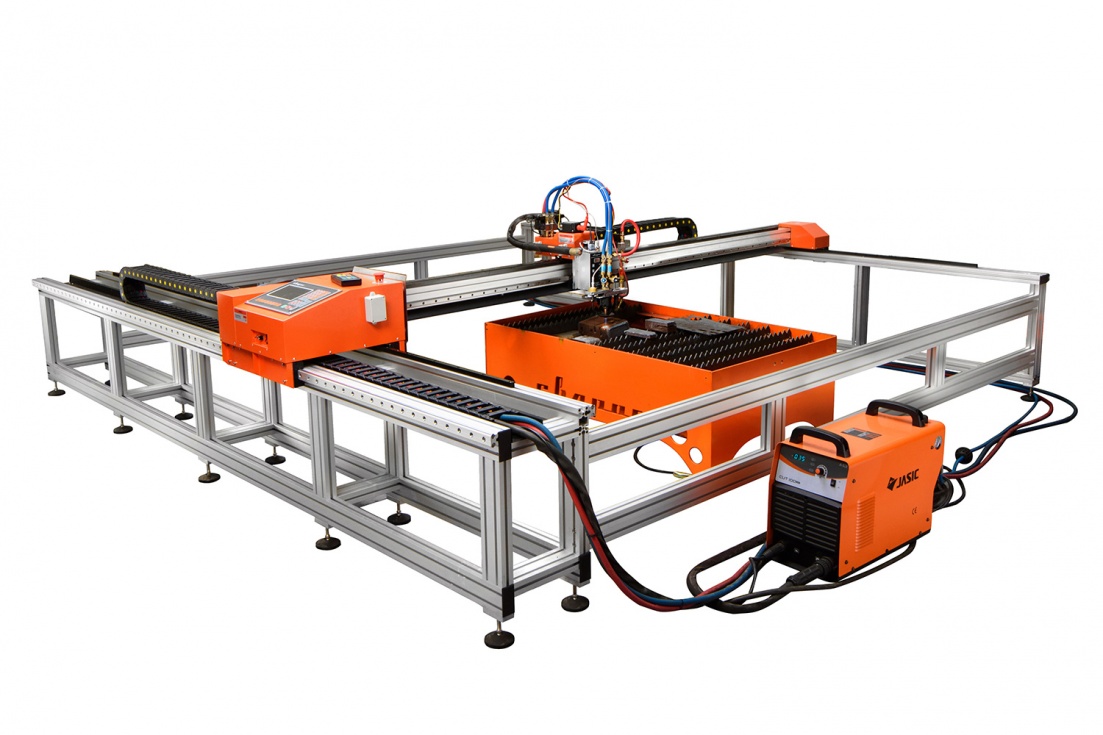

Портальная машина термической резки Сварог Dragon 3.0
Портальная машина термической резки Сварог Dragon 3.0 предназначена для высокопроизводительной, высокоточной воздушно – плазменной и газопламенной резки листового металла из низкоуглеродистой и легированной стали, а также цветных металлов и сплавов от 1 до 150 мм.
Машина может комплектоваться, как резаком для газовой резки, так и плазменным источником питания в зависимости от задач предприятия. Управление установкой осуществляется со встроенной панели оснащенной клавишами управления и цветным 7” LCD дисплеем. Современная электронная и программная части позволяет производить необходимые корректировки и проектирование изделий с панели управления, без применения компьютера.
В штатную комплектацию входит пакет программного обеспечения Fast Cam, благодаря которому черчение, раскрой и проверку нужных деталей, можно осуществлять без покупки дополнительных программ. Поддерживается возможность открытия чертежей других САПР таких как (Autocad, Компас, SolidWorks). Установка Dragon 3.0 полностью совместима с источниками плазменной резки ТМ «Сварог» CUT 100 (J78)/CUT 160 (J47).
| Особенности и преимущества портальной машины резки VALIANT 3.0 |
-
Максимальный размер рабочей зоны 2500х6000 мм.
-
Направляющие рельсы поставляются вместе с опорными стойками, что не требует покупки дополнительных подставок под машину ЧПУ.
-
Четыре приводных мотора постоянного тока.
-
Конструкция машины представляет собой форму портала, что позволяет получить равномерный рез на всей площади разрезаемого листа и уменьшить занимаемое место машиной по сравнению с консольными аналогами.
-
Машина оснащена пластиковым кабелеукладчиком, что позволяет защитить провода при перемещениях машины.
-
Точность управления составляет +/- 0,1 мм.
-
Возможность ручного наклона плазмотрона под углом, что позволяет снимать фаски на разрезаемом листе.
-
Встроенная автоматическая система контроля высоты(АСКВ) горелки относительно разрезаемого листа для воздушно-плазменной и газопламенной резки. Система АСКВ оборудована шаговыми двигателями постоянного тока, выполнена в одном корпусе с контроллером. Перепад высоты может составлять до 100 мм.
-
Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки c высокочастотным поджигом.
-
Система ЧПУ позволяет задавать высоту реза на поверхности листа, методом контактного поиска.
-
Возможность использовать как ручную, так и автоматическую систему контроля высоты.
-
Dragon 3.0 оснащен встроенной панелью управления контроллера ЧПУ с промышленным процессором ARM 7 и 4Гб энергонезависимой памяти под пользовательские программы (шаблонов деталей).
-
Подготовка управляющих программ осуществляется с помощью системы автоматизированного проектирования (САПР) FastCAM, входящего в комплект. САПР FastCAM позволяет подготавливать карты раскроя для вырезки деталей с минимальным количеством отходов металла.
-
Возможность подключения беспроводного пульта управления:
Дальность действия до 20 метров;
Стабильная работа с высоковольтным поджигом дуги;
23 функциональные клавиши;
8 клавиш перемещения.
|
Технические характеристики: |
||
|
Напряжение питающей сети |
В |
220±10% |
|
Частота питающей сети |
Гц |
50 |
|
Потребляемая мощность |
Вт |
200 |
|
Дисплей |
Цветной, LCD 7˝ |
|
|
Процессор |
Industrial ARM–7 CPU |
|
|
Объём памяти |
Гб |
4, без ограничений по обрабатываемым программам |
|
Программное обеспечение резки |
FastCAM |
|
|
Рабочая зона резки, стандартная комплектация |
мм |
Ось–X: 3000, Ось–Y: 2500 |
|
Рабочая зона резки, дополнительная комплектация |
мм |
Ось–X: 6000, Ось–Y: 2500 |
|
Скорость перемещения |
мм/мин |
0–6000 |
|
Скорость резки |
мм/мин |
Газ: 0–600, Плазма: 0–6000 |
|
Точность управления |
мм |
±0,1 |
|
Контроль высоты резака |
По напряжению дуги |
|
|
Тип резки |
Газопламенная, плазменная |
|
|
Толщина разрезаемого металла газом |
мм |
5–150** |
|
Газ |
Кислород |
|
|
Давление кислорода, макс. |
МПа |
0,7 |
|
Горючий газ |
Ацетилен, Пропан |
|
|
Давление горючего газа, макс |
МПа |
0,1 |
|
Толщина разрезаемого металла плазмой* |
мм |
1–40** |
|
Температура эксплуатации |
°C |
от 0 до +40 |
|
Класс защиты |
IP 10 |
|
|
Общий вес машины |
кг |
196 / 305 |
|
Характеристики встроенной автоматической системы контроля высоты (АСКВ): |
||
|
Модель |
ST-TH CEXO 3B |
|
|
Параметры электропитания |
Постоянный ток 24±2В, 3А |
|
|
Диапазон ручной регулировки |
мм |
0–100 |
|
Диапазон автоматической регулировки высоты |
мм |
3–30 |
|
Скорость автоматической регулировки высоты |
мм/мин |
3000 |
|
Точность управления |
мм |
±0,5 |
|
Температура эксплуатации |
⁰C |
от -10 до +50 |
Комплектация и цены:
|
Наименование продукции |
Цена, Руб. с НДС |
|
Портальная машина термической резки |
1011150 |
|
Портальная машина термической резки |
1339800 |
|
Автоматическая система контроля высоты |
Входит в комплектацию |
|
Комплект программного обеспечения FAST CAM |
Входит в комплектацию |
|
Дополнительное оборудование, услуги |
|
|
Стол для плазменной резки, проектируется индивидуально |
По договоренности |
|
161600 |
|
|
218300 |
|
|
Источник плазменной резки ТМ «Сварог» REAL CUT 100 NHF (L22101) |
156000 |
|
Пусконаладочные работы и обучение персонала |
<
|
